Група безпеки Afriso KSG maxi (1") для систем опалення до 100 кВт

  • Наявність: Нет в наличии
  • Модель: AFRISO KSG maxi 1"
Відгуки: (0)
Виробник: Afriso
Немає в наявності

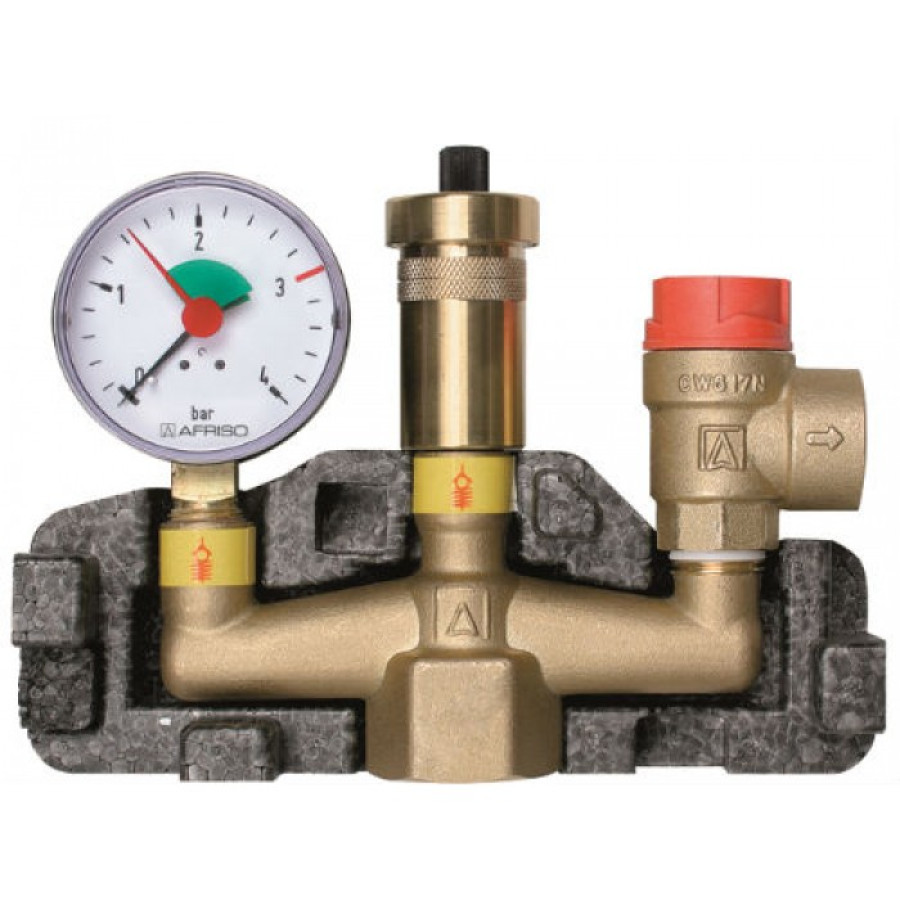

Опис AFRISO KSG maxi (1") група безпеки котла з ізоляцією, 100 кВт

Призначення

Група безпеки KSGmaxi призначена для захисту закритих систем опалення потужністю до 100 кВт відповідно від надлишкового тиску і завоздушіванія.

Технічні характеристики складових елементів групи безпеки Afriso KSG mini:



  1. Запобіжний клапан з еластичним тефлоновим ущільнювачем, 3 бар, 1".
  2. Автоматичний повітровідвідник 3/8", 12 бар;
  3. Відсічний клапан 3/8"x1/2";
  4. Манометр: 0 ÷ 4 бар, ø63, ¼", аксіальний
  5. Консоль з лату ні, нижнє з'єднання з внутрішнім різьбленням G 1" для підключення до теплового генератора (котла);
  6. Монтажний клапан для манометра .



Правила установки

Монтаж повинен проводити кваліфікований персонал згідно діючих норм і техніки безпеки. В іншому випадку, компанія AFRISO не несе відповідальність за несправність приладу через декількох невдалих спроб ввести в експлуатацію. Монтажний клапан манометра і запобіжний клапан 1 змонтовані на заводі-ізгтовітеле, використовуючи спеціальний метод ущільнення. Їх можна повернути максимум на 180 °, якщо цього вимагає ситуація при монтажі, не пошкодивши при цьому герметичність з'єднання.

Згідно з DIN 4751 група безпеки монтується вище котла або безпосередньо на ньому, в вертикальному положенні. На підведенні до групи безпеки заборонено встановлювати запірну арматуру, фільтри і т.д., які можуть привести до завужені трубопроводу.Діаметр продувочного трубопроводу запобіжного клапана повинен відповідати діаметру вихідного отвору клапана.

Максимальна довжина трубопроводу не повинна перевищувати 2 м, допустимі не більше двох вигинів. Якщо ці граничні допустимі значення перевищені (2 вигину, 2 метра), то для продувочного трубопроводу вибираються розміри, припустимо, довжиною не більше 4 м і з 3 вигинами максимум.

Вхідний отвір продувочного трубопроводу має бути виконано таким чином, щоб під час продування не постраждали люди. Якщо продувочний трубопровід вводиться в спускний трубопровід за допомогою воронки, то розмір спускного трубопроводу повинен мати поперечний переріз мінімум в два рази більше, ніж вхідний отвір клапана.

Спускний трубопровід повинен бути прокладений з ухилом.



Запобіжні заходи

Не допускається використання групи безпеки для тиску і температури середовища, що перевищують зазначені в технічному умови. Категорично забороняється проводити роботи з усунення дефектів при наявності тиску робочого середовища в системі. Група безпеки котла повинна використовуватися тільки за призначенням відповідно до вказівки в технічній документації. Під час експлуатації слід проводити періодичні огляди і технічні огляди в терміни, встановлені правилами і нормами.



Приклад схеми установки групи безпеки

Для закритих систем опалення з одноконтурним котлом.



  1. Група безпеки котла KSG
  2. Автоматичний повітровідвідник
  3. Манометр з монтажним клапаном
  4. Запобіжний клапан 3 бар
  5. Котел
  6. споживач тепла
  7. Пропускний клапан
  8. Циркуляційний насос
  9. Змішувач
  10. клапан для розширювального бака
  11. Мембранний розширювальний бак
Характеристики
Особливості експлуатації
Максимальна робоча температура, °С + 120 °C
Характеристики продуктивності
Максимальна потужність системи, кВт 100,0
Конструктивні особливості
Діаметр сполучних патрубків 1" дюйм
Характеристики системи
Максимальний тиск запобіжного клапана 3,0 бар (поріг спрацьовування)
Інші характеристики
Виробник Afriso, Швеція
