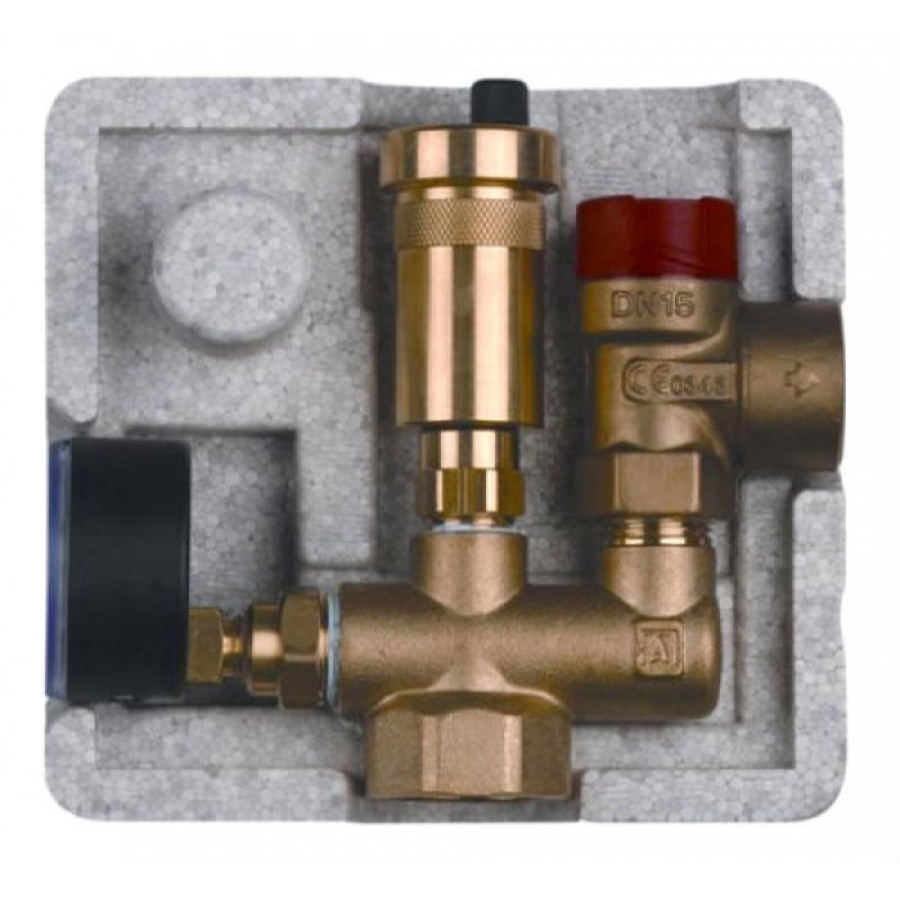

Група безпеки Afriso KSG mini (1 ") для систем опалення до 50 кВт

  • Наявність: Нет в наличии
  • Модель: AFRISO KSG mini 1"
Відгуки: (0)
Виробник: Afriso
Немає в наявності

Опис Afriso KSG mini група безпеки з ізоляцією 1 "ВР

Призначення

Група безпеки KSG mini призначена для захисту від надлишкового тиску і завоздушіванія закритих систем опалення:

  •  потужністю до 50 кВт,
  • Максимальної температурою теплоносія T = 120 ° С,
  • Максимальний робочий тиск Pmax = 12 бар.
Технічні характеристики складових елементів групи безпеки Afriso KSG mini:

  • Запобіжний клапан з еластичним тефлоновим ущільнювачем, 3 бар, ½ '' x ¾ '';
  • Автоматичний повітровідвідник 3/8 ", 12 бар;
  • Відсічний клапан 3/8" x1 / 2 ";
  • Манометр: 0 ÷ 4 бар, ø50, ⅜", аксіальний
  • Консоль з лату ні, нижнє з'єднання з внутрішнім різьбленням 1 "для підключення до теплового генератора (котла); {{ 1}} Монтажний клапан для манометра;
  • Прилади змонтовані на заводі-виробнику.

Розміри з ізоляцією: 140x150x75 мм.

Правила установки { {1}} Монтаж повинен проводити кваліфікований персонал згідно діючих норм і техн ике безпеки. В іншому випадку, компанія AFRISO не несе відповідальність за несправність приладу через декількох невдалих спроб ввести в експлуатацію.

Монтажний клапан манометра 6 і запобіжний клапан 1 змонтовані на заводі-ізгтовітеле, використовуючи спеціальний метод ущільнення. Їх можна повернути максимум на 180 °, якщо цього вимагає ситуація при монтажі, не пошкодивши при цьому герметичність з'єднання.

Згідно з DIN 4751 група безпеки монтується вище котла або безпосередньо на ньому, в вертикальному положенні. На підведенні до групи безпеки заборонено встановлювати запірну арматуру, фільтри і т.д., які можуть привести до завужені трубопроводу.

Діаметр продувочного трубопроводу запобіжного клапана повинен відповідати діаметру вихідного отвору клапана. Максимальна довжина трубопроводу не повинна перевищувати 2 м, допустимі не більше двох вигинів. Якщо ці граничні допустимі значення перевищені (2 вигину, 2 метра), то для продувочного трубопроводу вибираються розміри, припустимо, довжиною не більше 4 м і з 3 вигинами максимум.

Вхідний отвір продувочного трубопроводу має бути виконано таким чином, щоб під час продування не постраждали люди. Якщо продувочний трубопровід вводиться в спускний трубопровід за допомогою воронки, то розмір спускного трубопроводу повинен мати поперечний переріз мінімум в два рази більше, ніж вхідний отвір клапана.

Спускний трубопровід повинен бути прокладений з ухилом. {{ 1}}
Запобіжні заходи
Не допускається використання групи безпеки для тиску і температури середовища, що перевищують зазначені в технічному умови. Категорично забороняється проводити роботи з усунення дефектів при наявності тиску робочого середовища в системі. Група безпеки котла повинна використовуватися тільки за призначенням відповідно до вказівки в технічній документації. Під час експлуатації слід проводити періодичні огляди і технічні огляди в терміни, встановлені правилами і нормами.

Приклад схеми установки групи безпеки
Для закритих систем опалення з одноконтурним котлом.

Приклад монтажної схеми групи безпеки в системі з одноконтурним котлом Пример монтажной схемы группы безопасности в системе с одноконтурным котлом

  1. Група безпеки котла KSG
  2. Автоматичний повітровідвідник
  3. Манометр з монтажним клапаном
  4. Запобіжний клапан 3 бар
  5. Котел
  6. Споживач тепла
  7. Пропускний клапан
  8. Циркуляційний насос
  9. Змішувач
  10. клапан для розширювального бака
  11. Мембранний розширювальний бак
Характеристики
Особливості експлуатації
Максимальна робоча температура, °С + 120 °C
Характеристики продуктивності
Максимальна потужність системи, кВт 50,0
Конструктивні особливості
Діаметр сполучних патрубків, дюйм 1 дюйм
Характеристики системи
Максимальний тиск запобіжного клапана, бар 3,0 бар (Поріг спрацьовування)
Інші характеристики
Виробник Afriso, Швеція
