Група безпеки бойлера Watts SFR-В 3/4 "7 бар

  • Наявність: Нет в наличии
  • Модель: Watts SFR-В 3/4-7
Відгуки: (0)
Виробник: Watts
Немає в наявності

Опис групи безпеки бойлера Watts SFR-D 3/4 "7 бар

Призначення

Група безпеки SFR служить для захисту електроводонагрівачі або інших накопичувальних ємностей потужністю до 10 кВт в побутових системах ГВС від надлишкового тиску. Прямий корпус , з інтегрованим запобіжним клапаном, запірним краном, доступним для перевірки зворотним клапаном, ручкою для ручного зливу води через скидних отвір запобіжного клапана.

 Функції групи безпеки

  • Захист бойлера від надлишкового тиску - запобіжний клапан;
  • Захист питного водопроводу від зворотного потоку гарячої води з бойлера - вбудований зворотний клапан;
  • Функція замикання питного водопроводу для проведення робіт по ремонту та техобслуговування бойлера - запірний кульовий кран;
  • функція дренажу при спрацьовуванні або примусовому відкритті запобіжного клапана - насадка з підключенням 1 "HP до дренажнойлініі.

Технічні дані

  • Макс. робочий тиск: 10 бар.
  • Темпер атура води: до 120 ° C.
  • Поріг спрацьовування запобіжного клапана: 7 бар.
  • Приєднувальна різьба 3/4 ".
  • скидних отвір запобіжного клапана 1" НР. {{1} } Матеріали
  • Корпус: латунь CW617N
  • Ущільнення кульового крана: PTFE
  • Мембрана клапана: EPDM
  • Кришка клапана: пластик РА 6
  • Сідло клапана: латунь CW614N
  • Кульовий кран: латунь CW614N
  • Насадка: пластик РА 6

Конструкция предохранительного клапана бойлера Watts SFR

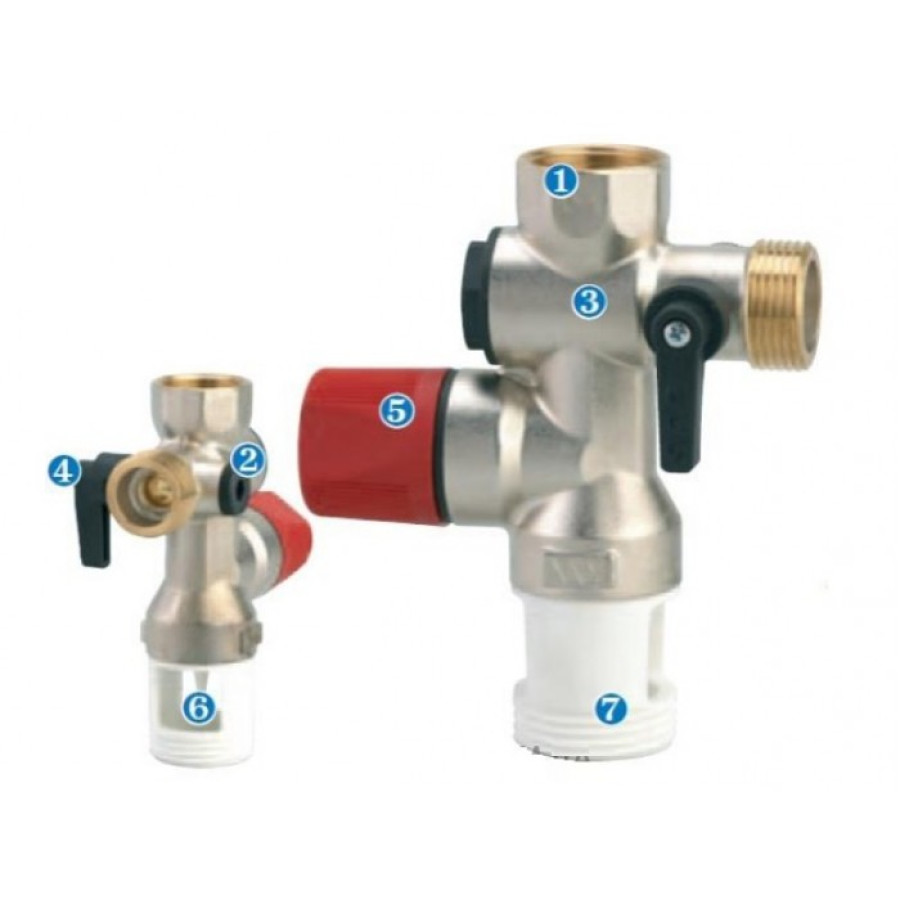

Конструкція запобіжного клапана бойлера Watts SFR

1. Патрубок підключення до бойлера: 3/4 "ВР

2. Перевірки порт роботи зворотного клапана

3. Вбудований зворотний клапан (захист системи питного водопостачання від зворотного потоку гарячої води)

4. запірний кульовий кран з ходом закриття 90 °

5.Запобіжний клапан з порогом спрацьовування 7бар

6. Направляюча для води, запобігає розбризкування

7. Скидна насадка для підключення до дренажної лінії 1 "НР

Монтаж

 Слід пересвідчитись, що консервує мастика повністю вилучена з групи безпеки.

 {{1 }} Якщо тиск в системі подачі холодної води перевищує 3 бари, встановіть редуктор тиску перед групою безпеки.

 Діаметр дренажної лінії повинен бути не менше 25 мм.

 потужність водонагрівача не повинна перевищувати 10 кВт.

 При монтажі і техобслуговуванні необхідно виконувати всі технічні вимоги країни установки.

 Для запобігання корозії рекомендується встановити між групою безпеки і бойлером , а також на виході гарячої води бойлера діеллектріческіе з'єднання.

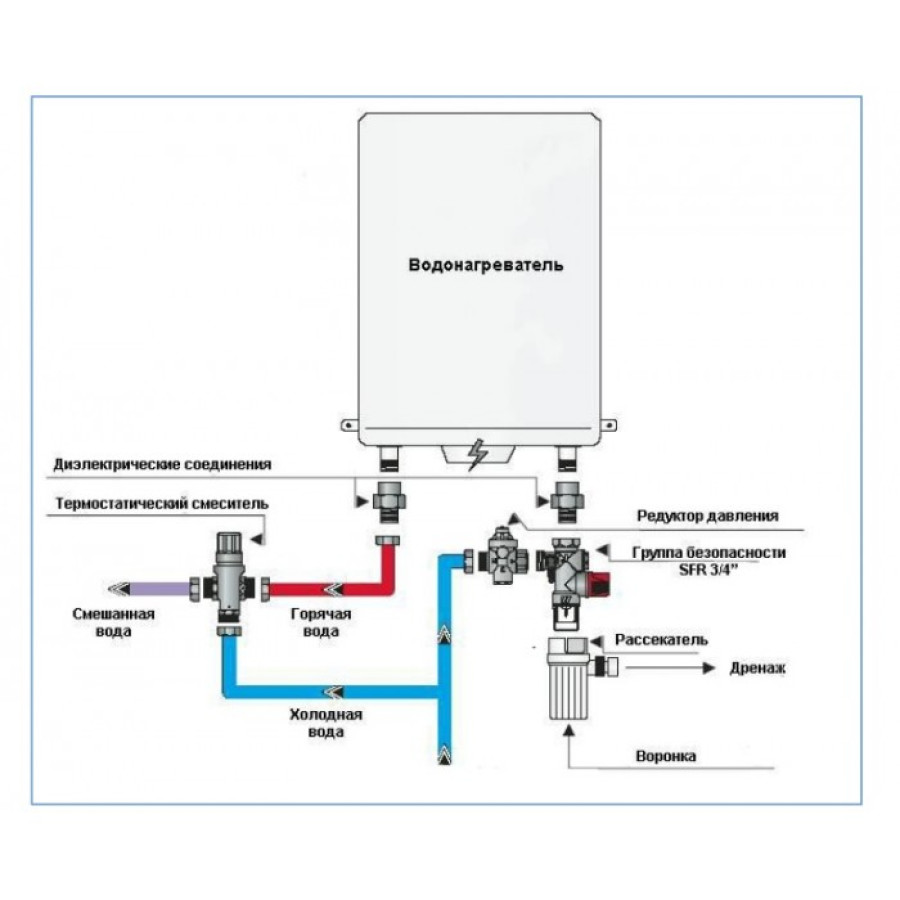

Схема подключения предохранительного клапана бойлера Watts SFRГабаритные размеры предохранительного клапана бойлера Watts SFR

Характеристики
Особливості експлуатації
Максимальна робоча температура, °С + 120 °C
Характеристики продуктивності
Максимальна потужність системи, кВт 10,0
Конструктивні особливості
Діаметр сполучних патрубків 3/4 дюйм, внутрішнє різьблення
Характеристики системи
Максимальний тиск запобіжного клапана 7,0 бар (поріг спрацьовування)
Інші характеристики
Виробник Watts, Німеччина
