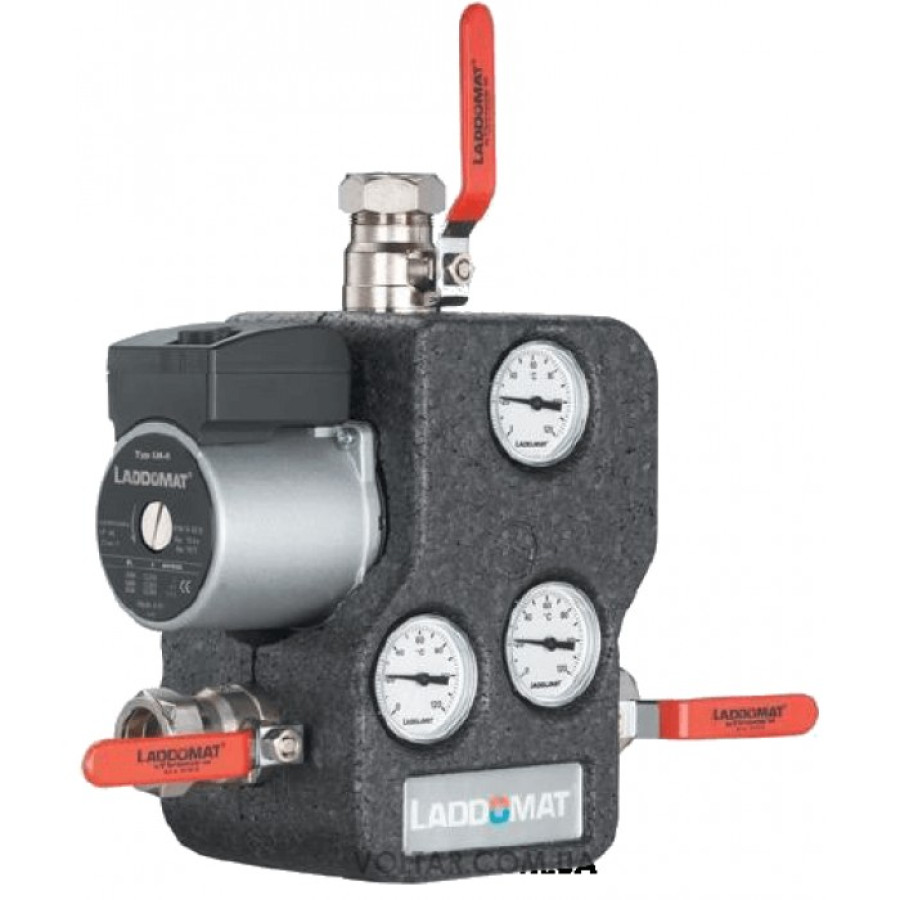

Опис LADDOMAT 21-60 до 60 кВт Термозмішувальний вузол з відкриттям клапана 63 ° C

Призначення

Швидкий нагрів котла до робочої температури.
Змішування води виходить з котла з вхідною водою, що надходить від радіаторів або акумулюючої ємності, запобігаючи утворенню конденсату і корозії котла.
Наповнення аккумуллірующего бака гарячою водою і забезпечення низькій швидкості потоку води через ємність для підтримки оптимальних температурних шарів в баку.
Подача гарячої води в теплоаккумулятор після того, як в казані згоріло все паливо.

Правила установки Laddomat 21-60

Працює повністю автоматично за умови, що запуск і зупинка насоса автоматизовані. Не вимагає особливого догляду або техобслуговування.

Підключається завжди у вертикальному положенні, як показано на малюнках. Встановлюйте Laddomat поруч з котлом і на рівні його нижнього виведення. Довжина труб повинна бути мінімальною і мати якомога менше вигинів. Обов'язково зніміть ділянки, в яких може накопичуватися повітря.

Діаметр труби від верхньої частини котла до трійника і вниз до Laddomat 21 повинен бути якомога більше. Це дозволить зменшити швидкість потоку і дозволить відводити виділяється в котлі повітря через розширювальний бак або відведення повітря.

Підключення до теплоакумулююча баку.

Прокладка трубопроводу відповідно до схеми, показаної на малюнку, оптимізована для зменшення збоїв в роботі, викликаних повітрям в системі.

Труба контуру гарячого водопостачання до вентиля байпаса може приєднуватися двома способами:

Приблизно на 30 см нижче верхньої частини бака, якщо пріоритетом є гаряче водопостачання.

До труби подачі теплоносія в акумулюючі ємності якщо пріоритетом є теплопостачання будинку.

З'єднання направлено вниз, щоб уникнути попадання повітря в радіатори. Труба, що йде до нижньої частини бака, не повинна прокладатися через стелю. Таке з'єднання перешкоджає функції природної циркуляції.

Laddomat 21 можна легко використовувати для установки протилежною стороною. Для цього просто переставте термометри на ладдомат на іншу сторону.

Підключення двох баків-акумуляторів

Ємності повинні розміщуватися поруч один з одним і як можна ближче до котла. Труби з нижньої частини ємностей завжди монтуються уздовж підлоги. Важливо, щоб потік до ємностей при завантаженні та розвантаженні розподілявся рівномірно. При неправильному підключенні завантаження ємності переривається, в цьому випадку 1 ємність заповниться гарячою водою а ємність 2 немає.

При неправильному підключенні гаряча вода і тепло після прогорання палива будуть закінчуватися раніше, ніж розраховано, оскільки ємність 1 буде охолоджуватися швидше, ніж ємність 2.

Якщо дані вимоги не здійсненні, то можливі й інші варіанти під'єднання.

Щоб досягти однакового гідравлічного опору, важливо використовувати труби до ємностей приблизно однакової довжини. Це досягається наступним чином:

під'єднання контуру завантаження по діагоналі, AA.

під'єднання радіаторного контуру по діагоналі, BB.

Крім цього, діаметр труб між ємностями повинен бути досить великим, щоб сприяти природної циркуляції між ємностями. Також перевагою є поєднання між ємностями по центру, що додатково розподіляє тепло.

Висновок для гарячої води приєднується в точці В, якщо пріоритетом є гаряче водопостачання, і в точці B1, якщо пріоритетом є теплопостачання.

При роботі тільки на ТЕН , щоб уникнути втрат тепла, корисно нагрівати тільки перший бак.

Технічні характеристики і елементи Laddomat 21-60

Насос: Laddomat LM6 (стандарт)

Підключення: 3 x Cu28 з рукояткою ( стандарт), 3 x R32 з рукояткою (на замовлення)

Температура відкриття: 63 ° C

Макс. потужність котла: 60 кВт
