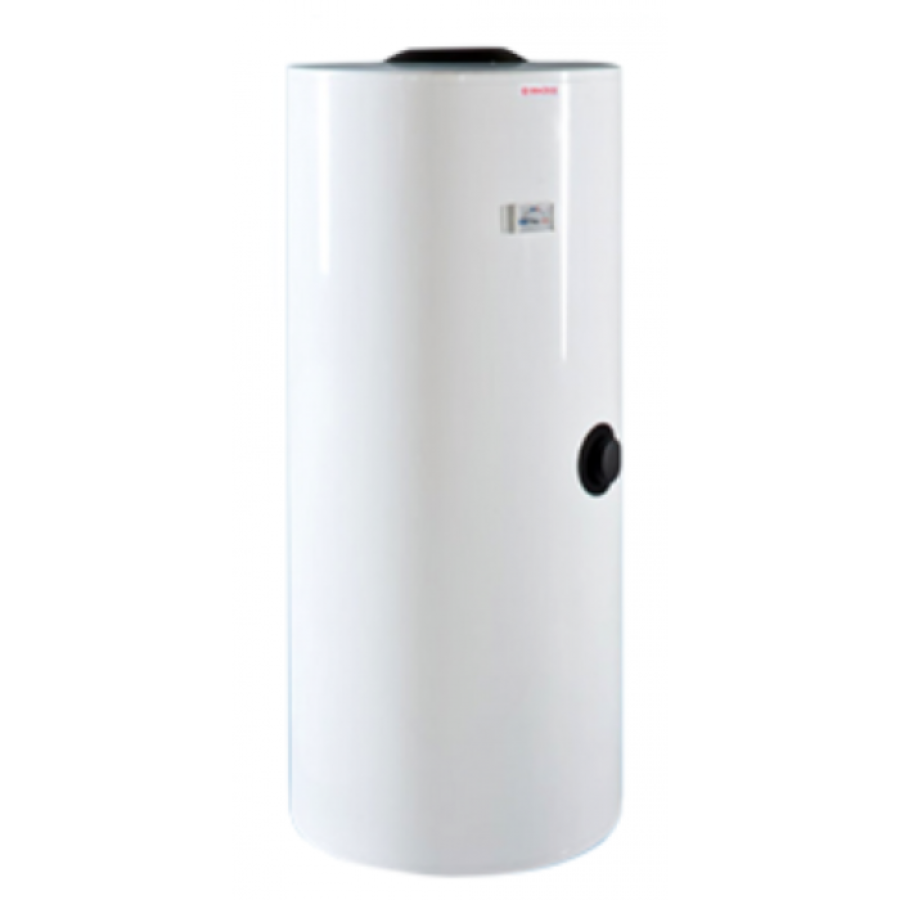

Бойлер Dražice OKC 200 NTRR / SOL для сонячного колектора

  • Наявність: Є в наявності
  • Модель: OKC 200 NTRR/SOL
Відгуки: (0)
Виробник: Dražice
Безкоштовна доставка
Водонагрівач непрямого нагріву OKC 200 NTRR / SOL для установки з сонячним колектором і тепловим насосом
Обсяг 200 л |  Для ГВП від сонячного колектора і теплового насоса |  C двома теплообмінниками і патрубком на електронагрівач TJ |  Емальована ємність |  Вертикальний встановлюється під підлогою |  Максимальний тиск в баку 10 бар |  рециркуляція |  Ізоляція 42 мм
Призначення
Бойлер непрямого нагріву серії OKC NTRR / SOL призначений для забезпечення гарячого водопостачання від сонячного колектора і теплового насоса в якості основного генератора тепла.  Сонячний колектор підключається через верхній спіральний теплообмінник.  Основна система опалення підключається до бойлера непрямого нагріву через нижній теплообмінник.

Крім цього, для додаткового підігріву передбачений патрубок 1 ½ "на електричний нагрівальний TJ елемент.

Водонагрівачі OKC NTRR / SOL розроблені і вироблені як частина геліосистеми, яка оснащується крім бойлера непрямого нагріву вакуумними або плоскими сонячними колекторами, монтажними рамами, розширювальним бачком і теплоізольовані лініями транспортування теплоносія від геліоколектора до ємності бойлера.

Максимальну ефективність OKC NTRR / SOL забезпечують при нагріванні від теплових насосів.

Розрахований на максимальну температуру зовнішнього теплоносія +110 ° С і максимальний тиск в ємності і в теплообміннику 10 бар.
Технічний опис та комплектація бойлерів Drazice OKC 200 NTRR / SOL
  • Мають циліндричну форму, вертикального розташування для підлогової установки.
  • Є вихід з різьбленням 1 ½ "для підключення електричного нагрівача типу TJ, а також, фланцеве роз'єм для підключення електричного нагрівального елемента серії R, які купуються окремо.
  • Теплоізоляція з щільного поліуретану без фреону товщиною 42 мм.
  • Два змієподібних теплообмінника мають площу теплообміну по 0,8 кв.м кожен.
  • Емаль високої міцності забезпечує довговічність і надійність ємності.
  • У бак вбудований захисний магнієвий анод.
  • Всі металеві елементи бойлера виготовлені зі сталі однієї марки, що виключає гальванічний ефект з корозійними наслідками - це одне з головних переваг водонагрівачів Drazice перед продукцією інших виробників.
  • Для проведення сервісних робіт всередині ємності (чищення від накипу, водного каменю та осаду) передбачений оглядовий фланцевий люк.
  • Термометр.
Панель управління теном оснащена:
  • сигнальною лампочкою включення;
  • регулятором температури нагріву води.
Автоматика забезпечує:
  • Вибір різних рівнів нагріву води від 0 до 77 ° С;
  • Захист від перегріву і замерзання води;
  • Захист від легіонел (шкідливих бактерій).
Робочі характеристики
  • Максимальний робочий тиск ємності - 10,0 бар.
  • Максимальний робочий тиск обох спіральних змійовиків - 10,0 бар.
  • Температура гарячої води: від 7ºC до максимальної - 95ºC.
  • Максимальна температура теплоносія в контурі нагріву +110.
Конструкция бойлера косвенного нагрева Дражице OKC NTRR/SOL

Таблица технических данных бойлеров серии OKC NTRR/SOL

Характеристика Ед. изм. OKC 200 NTRR/SOL OKC 250 NTRR/SOL OKC 300 NTRR/SOL
Объем емкости л 200 245 275
Диаметр бойлера мм 584 584 597
Высота бойлера мм 1382 1562 1790
Вес кг 106 120 125
Изоляция из полиуретана мм 42 42 48
Давление рабочее ГТВ бар 10 10 10
Давление рабочее отопительной воды бар 10 10 10
Максимальная температура отопительной воды °С 110 110 110
Максимальная температура ГТВ °С 95 95 95
Площадь теплообмена нижнего теплообменника м2 1,0 1,45

1,50

Площадь теплообмена верхнего теплообменника м2 1,0 1,0 1,0
Объем нижнего теплообменника л 7,0 9,5 10,5
Объем верхнего теплообменника л 7,0 7,0 7,0
Мощность нижнего/верхнего теплообменника при перепаде температуры 80/60°С кВт 24/24 32/24 35/24
Постоянная мощность ГТВ нижнего/верхнего теплообменника  л/ч 670/670 990/670 1100/670
Время приготовления ГТВ теплообменником при перепаде температуры 80/60°С мин. 28/16 28/16 24/16
Мощность нижнего/верхнего теплообменника при перепаде температуры 60/50°С кВт 13/13 20/13 21/13
Время приготовления ГТВ теплообменником при перепаде температуры 60/50°С (нижним/верхним) мин. 38/19 44/19 35/19
Тепловые потери кВт*ч/сутки 1,40 1,73 1.90

Габариты и выходы на подключения бойлера косвенного нагрева Drazice OKC NTRR/SOL
Размер OKC 200 NTRR/SOL OKC 250 NTRR/SOL
 A 1382 1562
B 1280 1461
C 60 110
E 440 570
F 681 861
Пример схемы подключения бойлера косвенного нагрева OKC NTRR/SOL к отопительной системе и ГВС

1 - Патрубок подачі гарячої води ¾ ";
2 - Подача опалювальної води 1 ";
3 - Гільза датчика ½ ";
4 - Верхній змійовик з площею теплообміну 1 м2;
5 - Циркуляція ¾ "(крім 300 л);
6 - Вихід води на опалення 1 ";
7 - Вихід в контур сонячного колектора 1 ";
8 - Циркуляція ¾ "(тільки для 300 л);
9 - Нижній змійовик з площею теплообміну 1 м2;
10 - Гільза датчика ½ ";
11 - Вхід від сонячного колектора 1 ";
12 - Вхід холодної води ¾ ";
13 - магнієвий анод;
14 - Термометр;
15 - Сталева ємність з внутрішнім покриттям з міцної емалі;
16 - патрубок 1½ "для підключення нагрівального елементу типу TJ 1½";
17 - Гільза для температурного датчика JS 14 (тільки в варіантах на 200 і 250 л);
18 - Корпус бойлера;
19 - Фланець з міжосьовим відстанню між болтами кріплення 150 мм (лише у випадках на 300, 400 і 500 л);

Комплект поставки
  • Упаковка в міцний картонний короб, що виключає пошкодження при транспортуванні - сміливо замовляйте бойлер з доставкою поштовими службами.
  • Технічні документи.
Умови поставки
  • Доставка в Дніпро - безкоштовно, до 3-х робочих днів.
  • Доставка по Дніпропетровській області - 1000 грн., До 4-х робочих днів.
  • Монтажні роботи по установці - 1 день.
Форма оплати:
  • для приватних осіб - каса банку на р / рах;
  • для підприємств - безнал, з ПДВ;
  • Гарантія на монтаж - 12 місяців.
  • Гарантія на обладнання - 5 років.
Характеристики
Особливості експлуатації
Діапазон установки температури води в баку, °С До 80 °С
Теплові втрати ємності, кВт/добу 82 Вт
Характеристики продуктивності
Клас енергоефективності С
Максимальна температура нагріву води в теплообміннику, °С +110 °C
Потужність верхнього змійовика, кВт 19,0
Потужність нижнього змійовика, кВт 19,0
Час нагріву теплообмінником 23
Конструктивні особливості
Об'єм бака (номінал/робочий), л 200/200
Обсяг теплообмінника, л 5,5/5,5
Площа верхньої змійовика, кв.м 0,8
Площа нижнього змійовика, кв. м 0,8
Товщина ізоляції, мм 42
Вид монтажу Вертикальний підлоговий
Вага, кг 104
Характеристики системи
Максимальний тиск бака, бар 10,0
Максимальний тиск теплообмінника, бар 10,0
Захист
Клас захисту IP IP 44
Інші характеристики
Виробник Dražice, Чехія
